Cas client : Capotage acoustique sur un groupe de climatisation extérieur (site tertiaire)

Contexte & enjeux

Dans un bâtiment de bureaux situé en zone mixte (résidentielle + tertiaire), un groupe de climatisation extérieur générait des nuisances sonores importantes pour les occupants internes et pour le voisinage immédiat.
Les contraintes étaient les suivantes :

• Réduire le niveau sonore perçu autour du groupe, notamment en façade et en toiture, tout en respectant les normes locales d’émission sonore.

• Conserver les performances thermiques et les flux d’air du groupe de climatisation (pas de surchauffe, pas de restriction de ventilation).

• Intégrer l’installation dans un espace extérieur déjà dense (distance réduite aux murs, conduits, éléments de toiture).

• Faciliter les accès pour maintenance régulière (compresseur, ventilateur, raccords frigorifiques).

• Résistance aux intempéries, aux UV, aux cycles gel / dégel, aux variations climatiques.

• Esthétique acceptable, pour ne pas dégrader l’image du bâtiment (façades visibles depuis la rue).

L’objectif principal était de diminuer le niveau acoustique perçu (en façade, en toiture ou en zone de passage) d’au moins 8 à 12 dB(A), tout en garantissant la fiabilité du groupe climatiseur.

Contraintes techniques identifiées

• Le groupe était installé à proximité de façades et d’ouvrants (fenêtres), rendant la propagation du bruit plus sensible.

• Des cheminements de gaines et conduits passaient à proximité, réduisant l’encombrement disponible pour le capotage.

• L’appareil produisait un bruit difficile à maîtriser dans les basses ou moyennes fréquences (côté compresseur + ventilateur), ce qui imposait une solution acoustique “multi-bandes”.

• Le capot devait être modulable pour permettre des interventions techniques (dépose partielle possible de panneaux).

• Le matériau devait être durable, résistant aux conditions extérieures (pluie, grêle, UV, corrosion) et nécessiter peu d’entretien.

• Le système devait rester léger pour ne pas imposer de surcharge structurelle, et le support devait pouvoir reprendre les efforts induits (vent, vibrations).

Solution proposée par Sonévia

• Conception d’un capotage acoustique de groupe de climatisation sur mesure, composé de panneaux démontables individuellement pour accès maintenance.

• Coque extérieure en aluminium laqué ou acier galvanisé traité anti-corrosion, avec finitions compatibles extérieur (teinte RAL choisie).

• Face interne : absorbant acoustique haute performance (feutre ou mousse acoustique ignifuge) protégée par tôle perforée de recouvrement pour protéger contre les projections extérieures.

• Intégration de silencieux d’air / baffles acoustiques aux ouvertures d’admission et d’évacuation d’air, dimensionnés pour minimiser les pertes de charge tout en assurant une atténuation acoustique.

• Joints élastiques et étanchéité entre panneaux pour limiter les fuites sonores (points sensibles).

• Supports antivibratoires (silentblocs, plots élastiques) entre la structure de capotage et le groupe pour éviter la transmission structurelle du bruit.

• Ouvertures d’accès (portes ou panneaux modulaires) à charnières rapides pour les interventions sur compresseur, ventilateur, raccords, etc.

• Ventilation minimale de sécurité (grilles basses résistantes aux intempéries) pour assurer le renouvellement de l’air si nécessaire.

Étapes du projet (planning indicatif)

1. Audit & relevé (J1 à J5)

   • Mesures acoustiques autour du groupe (façade, toiture, zones sensibles)

   • Relevé 3D de l’emplacement, contraintes spatiales, obstacles existants

   • Analyse des flux d’air requis du groupe (débits, pression, sens d’écoulement)

2. Conception & validation (J6 à J18)

   • Plans CAO / DAO du capotage

   • Modélisation acoustique pour prévoir atténuation selon fréquences

   • Validation client (aspects techniques, esthétiques, accès)

3. Fabrication (J19 à J35)

   • Préfabrication des modules en atelier

   • Contrôles qualité, assemblage partiel, tests d’étanchéité acoustique

4. Installation & mise en service (J36 à J40)

   • Pose du capotage sur site, réglages, vérifications

   • Tests thermiques et contrôle de fonctionnement du groupe

5. Mesures finales & rapport (J41 à J45)

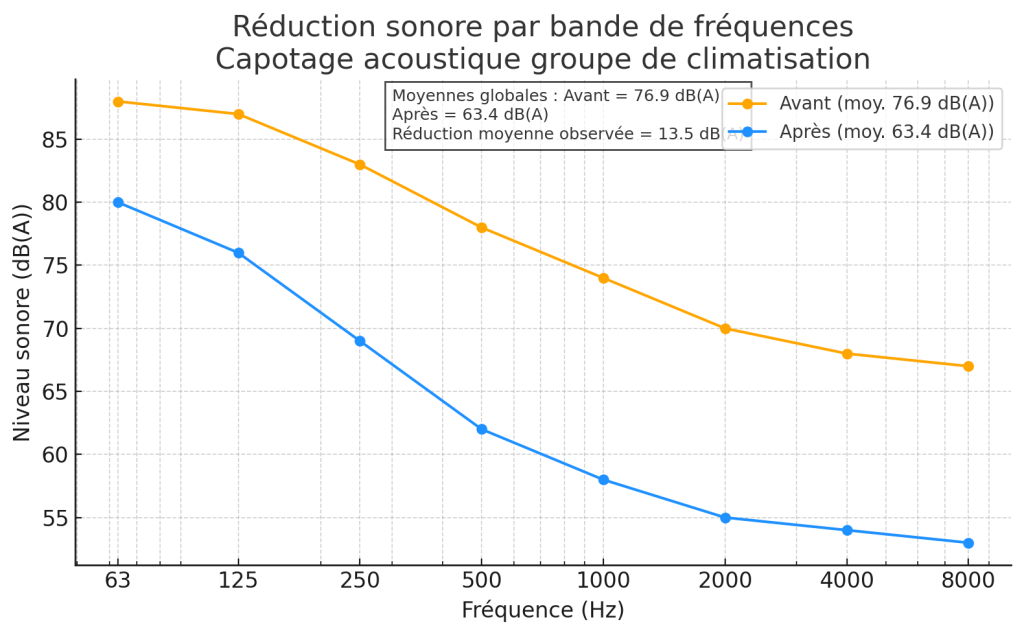

   • Mesures acoustiques comparatives (avant / après)

   • Rapport de performance, plan de maintenance

Matériaux & options techniques spécifiques

• Coque extérieure : aluminium laqué ou acier galvanisé avec revêtement anti-corrosif

• Absorbant interne : mousse / feutre acoustique classe M1 (ignifuge)

• Repli perforé interne pour protéger l’absorbant

• Silencieux et baffles d’air acier inox ou aluminium

• Joints silicone haute performance, visserie inox

• Supports antivibratoires (silentblocs néoprène)

• Panneaux modulaires démontables

• Options : traitement anti-UV, capot thermique complémentaire pour climatisation en froid extrême, revêtement esthétique (plaquage bois ou habillage décoratif)

Maintenance & exploitation

• Accès aux composants critiques via panneaux démontables

• Vérification (annuelle ou semestrielle) des joints, fixations, état de l’absorbant

• Remplacement possible de modules absorbants usagés

• Nettoyage extérieur régulier (lavage manuel ou lavage haute pression modéré selon prescriptions)

• Contrôle périodique de l’intégrité structurelle et de l’étanchéité acoustique

Livrables remis au client

• Dossier d’études (plans, calculs acoustiques, choix matériaux)

• Rapport de mesures acoustiques avant / après

• Guide de pose / plan de fixation

• Mode opératoire maintenance / nettoyage

• Garantie fabrication (12–24 mois selon conditions)

• Suivi post-installation et service SAV
